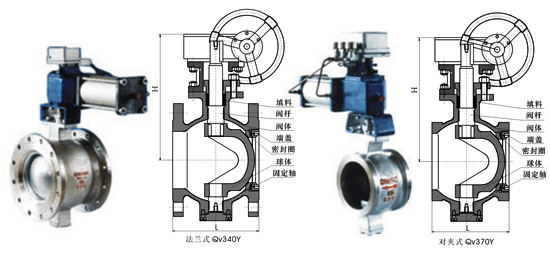

V型球閥的外形尺寸PN16-40
| 公稱通徑DN |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 法蘭式L |
102 |
114 |
124 |
165 |
165 |
194 |
210 |
229 |
200 |
240 |
- |
- |
- |
| 對夾式L |
50 |
60 |
75 |
85 |
100 |
115 |
135 |
160 |
200 |
240 |
- |
- |
- |
| H |
200 |
250 |
225 |
235 |
260 |
270 |
320 |
340 |
3960 |
420 |
510 |
600 |
700 |
結構特點
1、V型球閥采用蝶形彈簧或圓柱彈簧加載的可動閥座結構，閥座與V型球芯不產生卡阻或脫離等問題，密封可靠，使用命長；
2、V型切口球芯與閥座間有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
3、球體與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速噴涂鎢鈷合金（硬度大于HRC70)及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過600℃。
4、蝸輪傳動具有精確調節和可靠定位功能，流量特性近似等百分比，可調范圍大，調節精度高；
5、全開時流通能力大，壓力損失小，介質不會沉積在閥體中腔。
型號、材料及主要參數
| 產品型號 |
Bv40F-16C
Bv70F-16C |
Bv40F-16P
Bv70F-16P |
Bv40F-16R
Bv70F-16R |
Bv40Y-16C
Bv70Y-16C |
Q40Y-16P
Q70Y-16P |
QV40Y-16R
Qv70-16R |
Qv40F-150LbC
Qv70F-150LbC |
DYQ40F-6P-64P |
DYQ40F-6R-64R |
BQ40Y-6C-64 |
BQ40Y-6P-64P |
BQ40Y-6R-64R |
| 閥體 |
WCB |
CF8 |
CF8M |
WCB |
CF8 |
CF8M |
| 球體 |
CF8 |
CF8 |
CF8M |
CF8氮化 |
CF8氮化 |
CF8M氮化 |
| 閥桿/固定軸 |
2Cr13 |
304 |
316 |
2Cr13 |
304 |
316 |
| 密封圈 |
PTFE/RPTFE/PPL/尼龍 |
2Cr13 |
CF8+STL |
CF8M+STL |
| 端蓋 |
16Mn |
304氮化 |
3164氮化 |
16Mn |
304氮化 |
316氮化 |
| 蝸輪V型球閥 |
Qv后插入“3”表示，示例：BQ340F-16C |
Qv后插入“3”表示，示例：DYQ340F-16C |

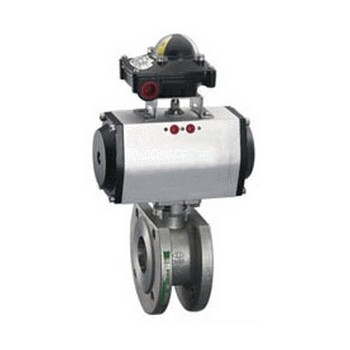

| 氣動V型球閥 |
Qv后插入“6”表示，示例：BQ640F-10C |
Qv后插入“6”表示，示例：DYQ640F-10C |
| 電動V型球閥 |
Qv后插入“9”表示，示例：DYQ940F-16P |
