帶頸視鏡：用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍：有2.5、6公斤/厘米2兩種。工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃ 公直徑：DN15~DN150厘米。
一、視鏡標記及標準圖號
|
標記 |
標準圖號 |
重量（公斤） |
標記 |
標準圖號 |
重量（公斤） |
|
視鏡I
Pg6 |
Dg50 |
JB593-64-1 |
2.3 |
帶頸
視鏡I
Pg6 |
Dg50 |
JB595-64-1 |
1.7 |
|
Dg80 |
JB593-64-2 |
3.5 |
Dg80 |
JB595-64-2 |
3.3 |
|
Dg125 |
JB593-64-3 |
7.7 |
Dg125 |
JB595-64-3 |
6.7 |
|
Dg150 |
JB593-64-4 |
9.1 |
Dg150 |
JB595-64-4 |
8.6 |
|
視鏡Ⅱ
Pg6 |
Dg50 |
JB593-64-5 |
2.3 |
帶頸
視鏡Ⅱ
Pg6 |
Dg50 |
JB595-64-5 |
1.7 |
|
Dg80 |
JB593-64-6 |
3.5 |
Dg80 |
JB595-64-6 |
3.3 |
|
Dg125 |
JB593-64-7 |
7.7 |
Dg125 |
JB595-64-7 |
6.7 |
|
Dg150 |
JB593-64-8 |
9.1 |
Dg150 |
JB595-64-8 |
8.6 |
|
視鏡Ⅲ
Pg6 |
Dg50 |
JB594-64-1 |
2.3 |
帶頸
襯里
視鏡Ⅲ
Pg6 |
Dg50 |
JB595-64-1 |
1.8 |
|
Dg80 |
JB594-64-2 |
3.6 |
Dg80 |
JB595-64-2 |
3.5 |
|
Dg125 |
JB594-64-3 |
7.8 |
Dg125 |
JB595-64-3 |
7 |
|
Dg150 |
JB594-64-4 |
9.3 |
Dg150 |
JB595-64-4 |
9 |

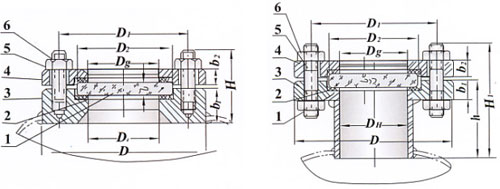

二、帶頸視鏡明細表
|
件名 |
名稱 |
數量 |
材料 |
|
碳素鋼Ⅰ |
碳素鋼Ⅱ |
碳素鋼Ⅲ |
|
1 |
視鏡玻璃 |
1 |
石棉橡膠板 |
|
|
2 |
襯??? 墊 |
2 |
A3F |
|
|
3 |
接??? 緣 |
1 |
|
|
|
4 |
壓 緊 環 |
1 |
|
|
|
5 |
雙頭螺桿 |
見尺寸表 |
|
|
|
6 |
螺?? 母 |
見尺寸表 |
|
|

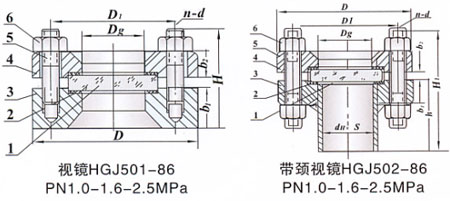

三、視鏡、帶頸視鏡表尺寸及標準圖圖號（mm）
|
公稱
直徑
Dg |
公稱
壓力Pg
Kgt/cm2(Mpa) |
D |
D1 |
b1 |
b2 |
bHxS |
h |
=H |
=H1 |
|
50 |
10(0.98) |
130 |
100 |
34/22 |
22 |
57×3.5 |
70 |
79 |
113 |
|
16(1.57) |
130 |
100 |
34/24 |
24 |
57×3.5 |
70 |
79 |
116 |
|
25(2.45) |
130 |
100 |
34/26 |
26 |
57×3.5 |
70 |
84 |
120 |
|
80 |
10(0.98) |
160 |
130 |
36/24 |
24 |
89×4 |
70 |
86 |
120 |
|
16(1.57) |
160 |
130 |
36/26 |
26 |
89×4 |
70 |
91 |
127 |
|
25(2.45) |
160 |
130 |
36/28 |
28 |
89×4 |
70 |
96 |
128 |
|
100 |
10(0.98) |
200 |
165 |
40/26 |
26 |
108×4 |
80 |
100 |
142 |
|
16(1.57) |
200 |
165 |
40/28 |
28 |
108×4 |
80 |
105 |
143 |
|
125 |
10(0.98) |
225 |
190 |
40/28 |
28 |
133×4 |
80 |
105 |
143 |
|
150 |
10(0.98) |
250 |
215 |
40/30 |
30 |
159×4.5 |
80 |
110 |
150 |
|
螺柱 |
重量
㎏ |
標準圖圖號 |
|
數量N |
直徑D |
碳素鋼 |
不銹鋼 |
|
Ⅰ |
Ⅱ |
|
M12 |
6 |
4.7/4.2 |
HGJ501/502-86 |
1 |
HGJ501/502-86 |
11 |
|
M12 |
6 |
4.9/4.5 |
2 |
12 |
|
M12 |
6 |
5.1/5.0 |
3 |
13 |
|
M12 |
8 |
6.8/6.4 |
4 |
14 |
|
M12 |
8 |
7.1/7.0 |
5 |
15 |
|
M12 |
8 |
7.4/7.4 |
6 |
16 |
|
M16 |
8 |
12.0/10.9 |
7 |
17 |
|
M16 |
8 |
12.5/11.6 |
8 |
18 |
|
M16 |
8 |
14.7/13.6 |
9 |
19 |
|
M16 |
12 |
17.6/17.4 |
10 |
20 |

|
