  產品名稱： WJ41H美標波紋管截止閥
  產品型號： WJ41H
  WJ41H美標波紋管截止閥

  咨詢電話：021-64820322/61267451 銷售部
 相關產品
 WJ61Y鍛鋼波紋管截止閥
 德標波紋管截止閥WJ41H
 WJ41H美標波紋管截止閥

◆產品結構特點
美標波紋管截止閥適用于公稱壓力CLASS150-900LBS,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
◆技術規范
結構形式 BB-BG-OS & Y
驅動方式 手動
電動
設計標準 ASME B16.10、BS1873
結構長度 ASME B16.10
連接法蘭 ASME B16.5
試驗和檢驗 API598
◆產品性能規范
公稱壓力（LB） 殼體試驗壓力（MPa） 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
150 3.0 2.2 ≤350℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

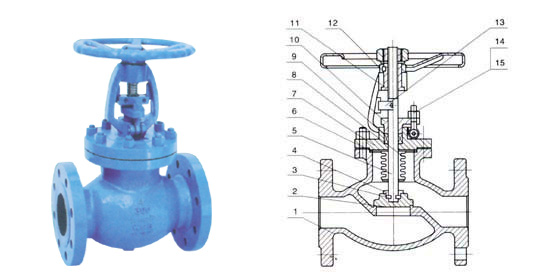

◆主要零部件材質
序號 名稱 材質
1 閥體 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2 閥瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 對開圓環 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 閥瓣蓋 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5 閥桿 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6 墊片 柔性石墨+不銹鋼
7 閥蓋 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8 波紋管組件 ASTM A182-F304、F316、F321、F304L、F316L
9 填料 柔性石墨
10 填料壓蓋 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 閥桿螺母 銅合金
12 手輪 ASTM A536 Gr.60-40-18、A216-WCB
13 定位片 45、WCB、304、316、304L、316L
14 雙頭螺栓 ASTM A193-B7、A320-B8、A193-B8M
15 六角螺母 ASTM A194-2H、A194-8、A194-8M

型號 WJ41-150LB
壓力等級 150LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 203 216 241 292 356 406 495 622 698 787
H 241 241 241 280 286 368 387 400 457 520 609 698 762 876 990
W 120 140 140 180 200 220 260 280 300 320 340 400 450 450 450
重量（kg） 4 5 6 10 13 18 30 35 55 75 104 200 300 390 610
型號 WJ41-300LB
壓力等級 300LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 152 178 203 215 229 267 292 318 356 400 444 559 622 711 762
H 241 241 283 320 322 399 438 450 584 610 660 762 850 1085 1187
W 120 140 140 180 200 220 260 280 300 320 340 400 450 450 450
重量（kg） 4 7 10 15 20 25 30 52 88 115 160 259 420 595 876

型號 WJ41-600LB
壓力等級 600LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 240 280 320 320 390 430 480 508 635 750 914 1016 1219 1330 1560
W 140 140 160 160 180 180 250 250 350 400 450 500 600 720 760
重量（kg） 7 10 16 22 29 35 50 90 150 230 300 510 850 1120 1400
型號 WJ41-900LB
壓力等級 900LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 280 330 350 430 508 569 430 635 774 860 1040 1330 1560 1650 1780
W 160 160 180 180 250 250 320 350 450 550 600 720 760 820 890
重量（kg） 10 16 23 37 49 65 75 120 200 350 410 790 1300 1500 1800
