  產品名稱： Z641H氣動閘閥
  產品型號： Z641H
  Z641H氣動閘閥

  咨詢電話：021-64820322/61267451 銷售部
 相關產品
 Z641H氣動閘閥


Z641H氣動閘閥

氣動閘閥，借助壓縮空氣驅動的閥門，閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封

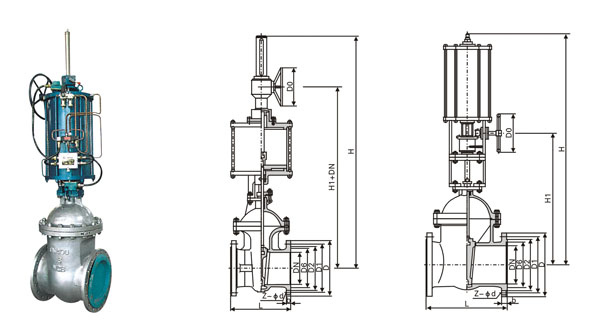

公稱通徑 主要外形尺寸和連接尺寸 WT
L D D1 D2 b Z-φd H H1 Do
CZ6s40H-16      CZ6s40Y-16P        CZs40Y-16R
50 250 160 125 100 16 4-18 950 570 180 36
65 270 180 145 120 18 4-18 1050 596 180 53
80 280 195 160 135 20 8-18 1080 635 200 72
100 300 215 180 155 20 8-18 1145 645 250 90
125 325 245 210 185 22 8-18 1210 685 250 120
150 350 280 240 210 24 8-18 1300 720 320 132
200 400 335 295 265 26 12-23 1660 940 400 258
250 450 405 355 320 30 12-25 1790 1020 400 297
300 500 460 410 375 30 12-25 1990 1150 450 420
350 550 520 470 435 34 16-25 2090 1170 450 558
400 600 580 525 485 36 16-30 2290 1325 500 840
450 650 640 585 545 40 20-30 2485 1465 500 1110
500 700 705 650 608 44 20-34 2640 1590 550 1380
600 800 840 770 718 48 20-41 2940 1720 550 1620
700 900 910 840 788 50 24-41 3450 1960 600 1966
800 1000 1020 950 898 52 24-41 3650 2190 600 2282
900 1100 1120 1050 998 54 28-41 3815 2400 800 2495
1000 1200 1255 1170 1110 56 28-48 4000 2650 800 2760

主要外形和連接尺寸          單位Unit：mm

公稱通徑 主要外形尺寸和連接尺寸 WT
L D D1 D2 b Z-φd H H1 Do
CZ6s40H-25         CZ6s40Y-25P        CZ6s40Y-25R
50 250 160 125 100 20 4-18 950 570 180 38
65 270 180 145 120 22 8-18 1050 596 180 55
80 280 195 160 135 22 8-18 1080 635 200 76
100 300 230 190 160 24 8-23 1145 645 250 94
125 325 270 220 188 28 8-25 1210 685 250 126
150 350 300 250 218 30 8-25 1300 720 320 136
200 400 360 320 278 34 12-25 1660 940 400 265
250 450 425 370 332 36 12-30 1790 1020 400 300
300 500 485 430 390 50 16-30 1990 1150 450 436
350 550 550 490 448 44 16-34 2090 1170 450 580
400 600 610 550 505 48 16-34 2290 1325 500 860
450 650 660 600 555 50 20-34 2485 1465 500 1260
500 700 730 660 610 52 20-41 2640 1590 550 1420
600 800 840 770 718 56 20-41 2940 1720 550 17lO
700 900 955 875 815 60 24-48 3450 1960 600 2105
800 1000 1070 990 930 64 24-48 3650 2190 600 2310
900 1100 1180 1090 1025 66 28-54 3815 2400 800 2620
1000 1200 1305 1210 1140 68 28-58 4000 2650 800 2960

主要外形和連接尺寸         單位Unit：mm

公稱通徑 主要外形尺寸和連接尺寸 WT
L D D1 D2 D6 b Z-φd H H1 Do
CZ6s40H-40      CZ6s40Y-40P        CZ6s40Y-40R
50 250 160 125 100 88 20 4-18 950 570 200 42
65 280 180 145 120 110 22 8-18 1050 596 200 68
80 320 195 160 135 121 22 8-18 1080 635 250 84
100 350 230 190 160 150 24 8-23 1145 645 320 102
125 400 270 220 188 176 28 8-25 1210 700 320 135
150 450 300 250 218 204 30 8-25 1330 750 400 156
200 550 375 320 282 260 38 12-30 1660 940 400 276
250 650 445 385 345 313 42 12-34 1820 1050 450 306
300 750 510 450 408 364 46 16-34 1990 1150 450 510
350 850 570 510 465 422 52 16-34 2110 1190 500 720
400 950 655 585 535 474 58 16-41 2335 1370 550 1050
450 1050 680 610 560 524 60 20-41 2490 1510 550 1320
500 1150 755 670 612 576 62 20-48 2640 1590 550 1800
600 1350 890 795 730 678 62 20-54 2940 1720 600 216
