一、用途
本閥門是一種本平衡閥，適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥設有刻度的數字顯示，可直觀調到任一位置，并可鎖定。
該閥主要應用于工業和民用建筑采暖管路系統。目前在一些管綱系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段，用它可以準確的調節壓降和流量，用以改善管綱系統中液體流動狀況，達到管綱液體平衡和節約能源的目的。
在雙管綱工程改造中，應用此閥門仍可節約能源，得到較好果。
二、主要性能及使用規范
|
型 號 |
SP15- |
SP45F-10 |
備 注 |
|
試驗壓力 |
1.5MPa(15Kgf/cm2) |
|
|
工作垣力 |
1MPa(10≤℃Kgf/cn2 |
|
工作溫度 |
≤120℃ |
|
適用介質 |
水、油、和其他液體 |
|
特件曲線 |
等百分比 |
|
安 裝
使用范圍 |
管綱系統的主干、分支干、室內供水干管、
分支立管以及多臺鍋爐 |
左圖為在種閥門的流量特性曲線，本廠生產的是其中等百分比特性閥門。從曲線圖上可知給開度一個相等的變化率，則流量的變化率相等，其特點是開度大時流量火，開度小時流量小。而工程中大都在流暈大時應用，等百分比閥門洽洽適用這各要求。根據這一特點，可以自如的予置某一流量(快開閥門和線性閥門則不具備這種功能)而且當需要變化時，還能知道變化量，達到理想狀態。

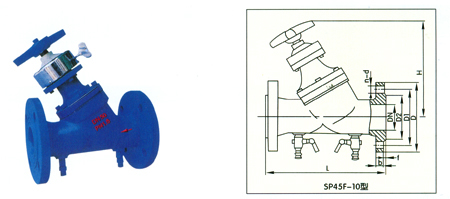

SP45F-10型主要外型及連接尺寸
|
DN |
D |
D1 |
D2 |
N-d |
h |
L |
H |
重量 kg |
|
50 |
140 |
110 |
90 |
4-14 |
16 |
230 |
195 |
10 |
|
65 |
160 |
130 |
110 |
4-14 |
16 |
270 |
220 |
13 |
|
80 |
190 |
150 |
128 |
4-18 |
18 |
310 |
230 |
18 |
|
100 |
210 |
170 |
148 |
4-18 |
18 |
350 |
260 |
23 |
|
125 |
240 |
200 |
178 |
8-18 |
18 |
400 |
290 |
34 |
|
150 |
265 |
225 |
202 |
8-18 |
18 |
480 |
330 |
40 |
|
200 |
320 |
280 |
254 |
8-18 |
22 |
533 |
400 |
|
|
250 |
375 |
335 |
309 |
12-18 |
24 |
622 |
|
|
|
300 |
440 |
395 |
363 |
12-22 |
24 |
698 |
|
|
SPl5F-型主要外形及連接尺寸
|
DN |
ZG |
L |
S |
H |
重量 kg |
|
15 |
1/2″ |
90 |
30 |
110 |
1 |
|
20 |
3/4″ |
115 |
36 |
120 |
1.5 |
|
25 |
1″ |
125 |
46 |
125 |
1.8 |
|
32 |
5/4″ |
140 |
45 |
130 |
2 |
|
40 |
3/2″ |
160 |
60 |
140 |
2.5 | |
