CS17H可調雙金屬片式蒸汽疏水閥
產品介紹
耐高溫、高壓的疏水閥，間斷排水，結構堅固。適用于過熱蒸汽管網和高溫、高壓設備。
1.耐高溫，耐高壓，耐腐蝕，耐磨損。
2.工作負荷變化時也能連續排水，間斷排放，確保工藝所需溫度。
3.內置過濾網，確保無故障工作。
4.結構緊湊，堅固耐用，無需維護。
主要性能以及零部件
1 閥體:鑄鋼
2 過濾網:不銹鋼
3 閥芯:不銹鋼
4 閥座:合金鋼
5 閥蓋墊圈:不銹鋼
6 閥蓋:鑄鋼
7 雙金屬元件
8 擋板:不銹鋼
9 導向桿:不銹鋼
10 螺母:不銹鋼
11 鉚釘:不銹鋼
12 銘牌:不銹鋼
13 彈簧墊圈:不銹鋼
14 墊圈:不銹鋼
15 內六角螺栓:碳鋼

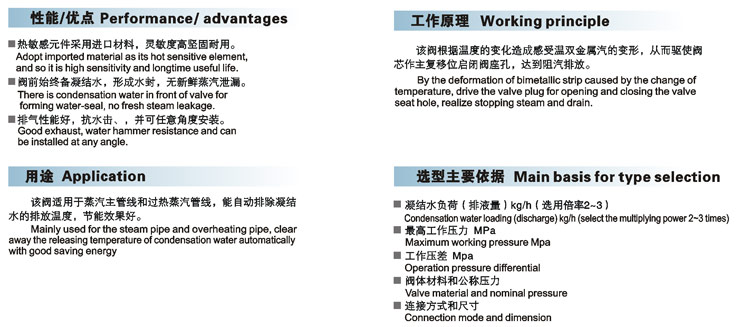

工作原理
 1、當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。
 2、緊接著冷凝水進入疏水閥，在低溫狀態下，雙金屬片處于平展狀態，閥芯完全開啟并迅速排放冷凝水。
 3、熱凝水進入疏水閥，雙金屬片隨著溫度的升高開始彎曲變形，并向上拉動閥芯調節閥座開口，溫度達到飽和溫度之前，閥芯完全關閉閥門。
 4、積存在閥內的熱凝水慢慢冷卻降溫后，感溫的雙金屬片縮減變形量，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。

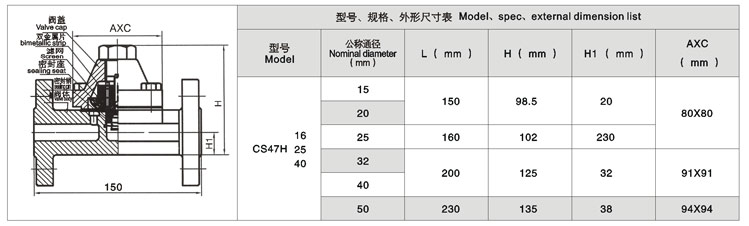

可調式雙金屬片式蒸汽疏水閥詳細表

|
