J644X氣動角式排泥閥
用途：
本產品用于自來水公司或其他公司的各類水池，排除池內泥沙。
工作原理及性能：
該閥有閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。開啟只需一分鐘可打開閥板，此閥必須陪用手動換方閥或電磁可遠距離控制排泥閥開關。該閥密封性強、開關靈活、檢修方便、使用壽命長等特點，壽命可達到五年以上，保用器十八個月。
注：驅動液可采用氣或水。
技術參數：
1. 工作壓力：1.0Mpa
2. 介質：水
3. 液壓缸工作壓力：0.3-1.0
4. 液壓缸工作液：氣、水
主要部件材料：
閥體：HT200
液壓缸：HT200、304不銹鋼
缸蓋：HT200
閥板：HT200
閥桿：不銹鋼
密封皮碗，耐磨丁晴橡膠
外形尺寸表：
|
公稱通徑
DN |
D |
D1 |
L |
H1 |
H |
Z-4 |
進液接管
G |
|
80 |
195 |
160 |
135 |
115 |
460 |
4-18 |
1/2 |
|
100 |
215 |
180 |
145 |
125 |
500 |
8-18 |
1/2 |
|
150 |
280 |
240 |
185 |
155 |
630 |
8-23 |
1/2 |
|
200 |
335 |
295 |
225 |
185 |
750 |
8-23 |
1/2 |
|
250 |
390 |
350 |
250 |
240 |
835 |
12-23 |
1/2 |
|
300 |
440 |
400 |
280 |
245 |
970 |
12-23 |
1/2 |
|
350 |
500 |
460 |
340 |
275 |
1110 |
16-23 |
1/2 |
|
400 |
565 |
515 |
345 |
310 |
1220 |
16-25 |
1/2 |

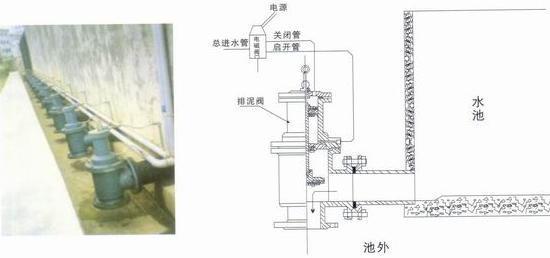

安裝示意圖：
|
