一、H41N主要外形尺寸和連接尺寸:
| DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
| 25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4-*14 |
150 |
| 32 |
190 |
135 |
100 |
75 |
66 |
18 |
2 |
4-*18 |
160 |
| 40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4-*18 |
175 |
| 50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4-*18 |
185 |
| 65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
8-*18 |
200 |
| 80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
8-*18 |
220 |
| 100 |
350 |
135 |
190 |
160 |
150 |
24 |
3 |
8-*23 |
248 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
8-*25 |
380 |
| 150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
8-*25 |
420 |
| 200 |
600 |
375 |
310 |
278 |
260 |
34 |
3 |
12-*25 |
530 |
| 250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
12-*34 |
610 |
| 300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
16-*34 |
725 |
三、H42N主要外形尺寸和連接尺寸:
| DN |
L |
D |
D1 |
D2 |
b |
f |
z-d |
| 50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-*18 |
| 65 |
160 |
180 |
145 |
120 |
22 |
3 |
8-*18 |
| 80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-*18 |
| 100 |
210 |
135 |
190 |
160 |
24 |
3 |
8-*23 |
| 125 |
250 |
270 |
220 |
188 |
28 |
3 |
8-*25 |
| 150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-*25 |
| 200 |
380 |
375 |
310 |
278 |
34 |
3 |
12-*25 |

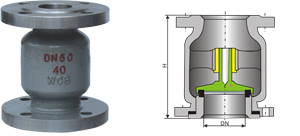

操作原理和結構說明
1、當流體順著箭頭方向通過該閥門時,由于流體的壓差使閥瓣升起,從而流體順利的通過閥門
2、當流體倒流時,由于閥瓣的自重和流體的壓差作用,使閥瓣下降并與密封面密合.防止了流體倒流
3、該閥門為全封閉結構,無動密封,永不外泄.
四、主要零件材料:
| 零 件 名 稱 |
材 料 |
| 閥 體 閥 蓋 |
碳 素 鋼 WCB |
| 閥 瓣 |
25# 密 封 面 尼 龍 1010 |
| 中法蘭螺栓 |
35CrMoA |
| 中法蘭螺母 |
35# |
