AF46Y先導式安全閥
用途：
先導式安全泄壓閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
主要零部件材料：
| NO. |
零件名稱 |
Ax46Y/F 材料 |
KAX46Y/F材料 |
| 1 |
閥體 |
WCB |
WCB |
| 2 |
閥瓣 |
2Cr13/2Cr13+PTFE |
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
| 3 |
導向套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| 4 |
彈簧 |
50CrVA |
50CrVA |
| 5 |
O型圈 |
氟橡膠 |
氟橡膠 |
| 6 |
閥蓋 |
25 |
25 |
| 7 |
導閥 |
部件 |

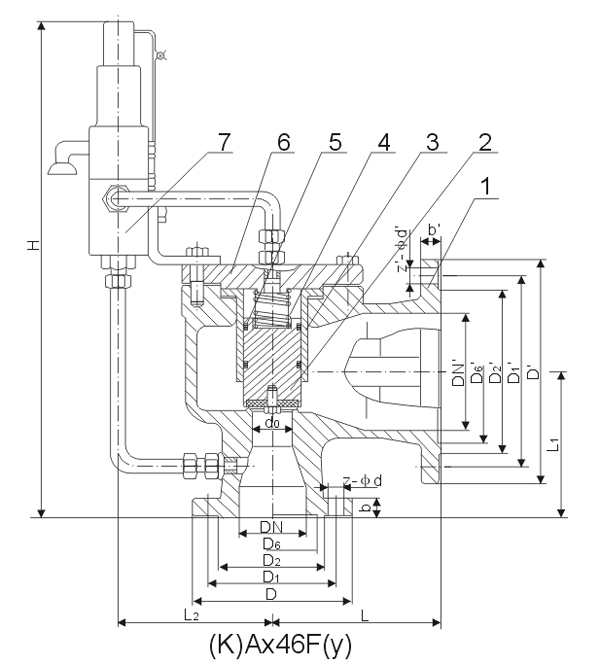

外形尺寸和連接尺寸:
| 型號 |
公稱通徑 |
do |
L |
L1 |
L2 |
H |
DN' |
D |
D1 |
D2 |
D6 |
b |
Z-ød |
D' |
D1' |
D2' |
D6' |
b' |
Z'-ød' |
|
AF46Y-16 |
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
|
16 |
4-14 |
140 |
100 |
78 |
|
18 |
4-18 |
| 32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
|
18 |
4-18 |
150 |
110 |
85 |
|
18 |
4-18 |
| 40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
|
18 |
4-18 |
165 |
125 |
100 |
|
20 |
4-18 |
| 50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
|
20 |
4-18 |
185 |
145 |
120 |
|
20 |
4-18 |
| 65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
|
20 |
4-18 |
200 |
160 |
135 |
|
20 |
8-18 |
| 80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
|
20 |
8-18 |
220 |
180 |
155 |
|
22 |
8-18 |
| 100 |
65 |
195 |
175 |
195 |
500 |
125 |
220 |
180 |
155 |
|
22 |
8-18 |
250 |
210 |
185 |
|
24 |
8-18 |
| 125 |
80 |
210 |
190 |
220 |
526 |
150 |
250 |
210 |
185 |
|
22 |
8-18 |
285 |
240 |
210 |
|
24 |
8-23 |
| 150 |
100 |
255 |
230 |
265 |
623 |
175 |
285 |
240 |
210 |
|
24 |
8-23 |
315 |
270 |
240 |
|
26 |
8-23 |
| 200 |
125 |
300 |
260 |
300 |
690 |
250 |
340 |
295 |
265 |
|
26 |
12-23 |
405 |
355 |
320 |
|
30 |
12-26 | |
|
|
|
