H642X氣動池底排泥閥
用途：
本產品用于自來水公司或其他公司的各類水池，排除池內泥沙。
工作原理及性能：
該閥有閥體，液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。開啟只需一分鐘可打開閥板，此閥必須配用手動換方閥或電磁可遠距離控制排泥閥開關。該閥密封件性強、開關靈活、檢修方便、使用壽命長等特點，壽命可達五年以上，保用期十八個月。
注：驅動液可選用氣或清水。
技術參數：
1. 工作壓力：1.0Mpa
2. 介質：水
3. 液壓缸工作壓力：0.3-1.0
4. 液壓缸工作液：氣、水
主要部件材料：
閥體：HT200
液壓缸：HT200、304不銹鋼
缸蓋：HT200
閥板：HT200
閥桿：不銹鋼
密封皮碗，耐磨丁晴橡膠

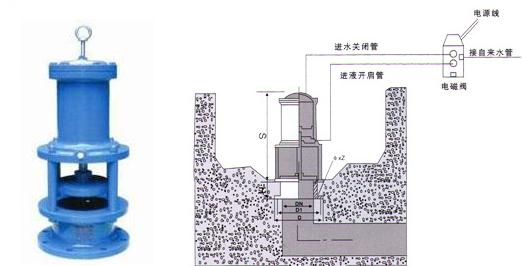

外形尺寸表
|
公稱通徑DN |
尺寸 |
進液接管G |
閥桿材料 |
|
D |
D1 |
∮×Z |
S |
H |
|
150 |
280 |
240 |
23×8 |
490 |
130 |
1/2 |
不銹鋼 |
|
200 |
335 |
295 |
23×8 |
530 |
140 |
1/2 |
不銹鋼 |
|
250 |
390 |
350 |
23×12 |
570 |
150 |
1/2 |
不銹鋼 |
|
300 |
440 |
400 |
23×12 |
610 |
160 |
1/2 |
不銹鋼 |
|
350 |
510 |
460 |
25×16 |
650 |
170 |
1/2 |
不銹鋼 |
|
400 |
565 |
515 |
25×16 |
710 |
180 |
|
不銹鋼 | |
|
|
|
