JM744X雙腔隔膜式快開排泥閥
用途：
本產品用于自來水公司或其他公司的各類水池，排除池內泥沙。
工作原理及性能：
該閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需要一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排你閥開關。該閥密封性強、開關性能好，檢修方便，使用壽命達五年以上，保用期為十八個月。
技術參數：
1. 工作壓力：1.0Mpa
2. 介質：水
3. 使用溫度：常溫
4. 隔膜室工作壓力：0.3-1.0
5. 隔膜室工作液：氣、清水
主要部件材料：
閥體：HT200
隔膜上腔：HT200
隔膜下腔：HT200
閥板：HT200
閥桿：不銹鋼
拼帽：A3鋼
隔膜片，耐磨丁晴橡膠和尼龍

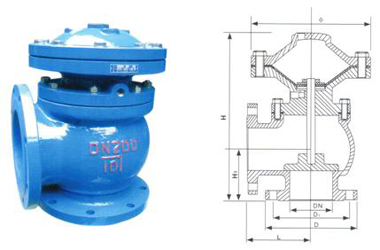

外形尺寸：
|
尺寸
規格 |
D |
D1 |
∮ |
L |
H1 |
H |
Z-∮ |
進液接管
G |
|
80 |
195 |
160 |
210 |
135 |
115 |
330 |
4×18 |
1/2 |
|
100 |
215 |
180 |
240 |
145 |
125 |
360 |
8×18 |
1/2 |
|
150 |
280 |
240 |
315 |
185 |
155 |
450 |
8×23 |
1/2 |
|
200 |
335 |
295 |
400 |
220 |
185 |
545 |
8×23 |
1/2 |
|
250 |
390 |
350 |
460 |
250 |
215 |
610 |
12×23 |
1/2 |
|
300 |
440 |
400 |
555 |
280 |
240 |
680 |
12×23 |
1/2 | |
|
|
|
